1. 安全回路的功能闡述

為了確保電梯系統的安全運行，電梯設備中集成了多種安全組件。唯有在所有安全組件功能正常的情況下，電梯系統方能啟動運行，反之，電梯將立即停止運轉。

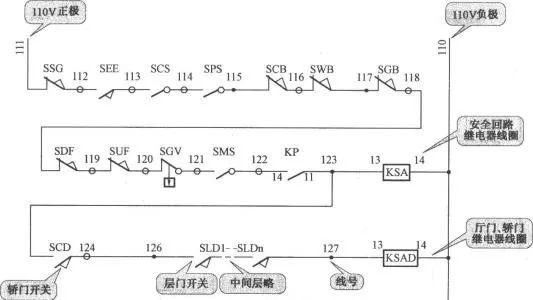

所謂的安全回路設計，是指在電梯內部各個安全組件上均配備了一個安全開關，并將這些安全開關串聯形成閉合回路，以此來控制一個核心的安全繼電器。僅當所有安全開關有效閉合時，安全繼電器得以吸合，從而授權電梯獲得電力并開始運行。

2. 常見的安全回路開關裝置（具體配置因制造商而異）

(1) 控制機房：包含配電控制屏緊急停機開關、過熱繼電器以及限速器開關。

(2) 井道區域：上限位開關、下限位開關（部分電梯設計會將其納入安全回路中，而其他設計則直接利用這兩個開關對主電源進行切斷控制）。

(3) 底坑設施：鋼絲繩斷裂保護開關、底坑緊急停機開關以及緩沖器開關。

(4) 轎廂內部：操縱箱內置的緊急停機開關。

(5) 轎頂結構：安全窗開關、安全鉗動作開關以及轎頂檢修箱緊急停機開關。

3. 故障狀況分析

當電梯出現無法響應任何指令且保持靜止?fàn)顟B(tài)時，首要考慮可能是安全回路出現了故障。此時應當前往控制機房檢查安全繼電器的工作狀態。若發現安全繼電器處于釋放狀態，則可初步判定存在安全回路故障問題。

故障可能源自以下幾個方面：

(1) 輸入電源相位缺失導致相序繼電器動作。

(2) 電梯內置的熱繼電器觸發保護動作。

(3) 限速器因超速運行觸發限速器開關動作。

(4) 電梯發生沖頂或沉底事故，進而激活極限開關。

(5) 地坑中的斷繩保護開關被觸發。

(6) 安全鉗裝置動作引發回路中斷。

(7) 安全窗被人為抬起，致使安全窗開關動作。

(8) 可能有緊急停機開關被按下。

(9) 若確認各開關狀態正常，需進一步排查其觸點接觸情況和接線是否存在松動等問題。

此外，當前一些電梯即使安全回路正常運作，安全繼電器亦已成功吸合，但在安全繼電器上通常會獲取輔助常開觸點以送至計算機或PC進行監測，因此，計算機本身的故障也可能模擬出安全回路故障的現象。
