一、準備工作

1、斷開 NFBM 開關。把所有的臨時短接線拆掉。把機房控制柜的檢修開關撥至 ERO（檢修）位置。

2、接通 NFBM 開關。檢查確認變壓器 TRF1 供給 OCSS 和 DISS 的電壓是正確的。即 TRF1 的 A 點與0V 點間有 10V 的交流電壓。（供給 OCSS 板）；B 點與 0V 點間有 13V 交流電壓。

3、斷開 NFBM 開關。接上所有與 OCSS 相連的接線與接頭，確保與接線圖一致無誤。把轎廂頂?shù)?CJ1接頭接上，給門機送電，把 CJ10 接頭接上，給 DISS 板供電。合上 NFBM 開關。

4、如果每一個控制子系統的功能正常，則每塊控制板上的發光二極管（LED）的顯示如下：在 MCSS 板上的 OCF，DIF，DBF 應該保持常亮狀態。（表示 MCSS 與 OCSS，DISS，DBSS 通信都正常。）WD 應該不停閃爍，表示 MCSS 自身功能也正常。

5、在 OCSS 板上的 GL4（與 RING2 的通信），GL3（與 RING1 的通信），GL2（與 MCSS 的通信）， GL1（與各遠程站 RS 和 RSEB）應不停閃爍，表示其串行通信正常。若不正常，則相應的二極管常亮。

6、安全回路檢查：確認安全回路的每一個安全開關均有效。在檢修運行條件下確保打開每一個安全（OS，8LS，7LS，SOS，5LS，6LS，ES，TES，PES，GS，DS）時均能使電梯停止。（別忘了確認最低樓層的廳門閘鎖有效。）

二、井道位置自學習

1、把機房控制柜內的檢修開關撥至 ERO（檢修）位置，并且把 MCSS 板左邊的 DIP SW 開關的‘2’撥至“ENA”（允許寫入）位置。

將服務器連上 MCSS，按 M-2-4-1 進入井道自學習模式

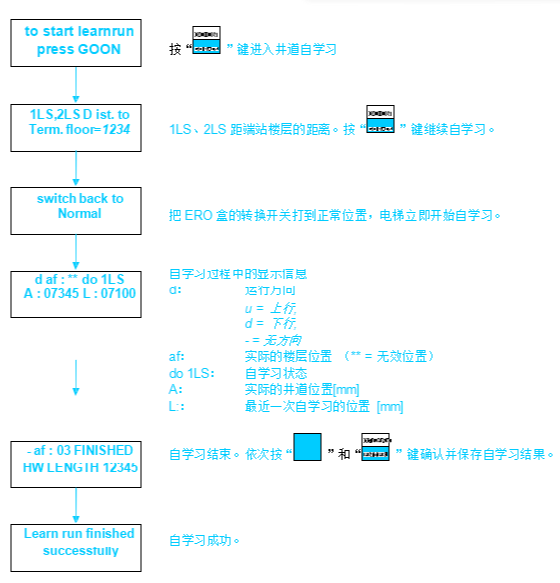

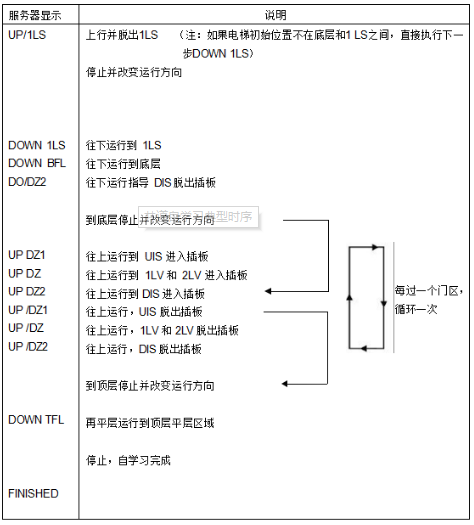

2、井道自學習典型時序：

完成以上步驟后，電梯的井道位置自學習就完成了。

三、自學習過程中的常見故障

如果LMCSS板上的撥碼開關ENA沒有撥為ENABLE，則會顯示“E2P WRITE DISABLE

如果1LS的實際安裝位置跟LMCSS的計算值差別較大，大于“1LS

2LS tolerance”值(2-3-2)，則會有“NOBOTTOM FLOOR”故障出現?，F(xiàn)場可以臨時將該參數改大，學完后改回。

如果“LEARNRUNABORTED”故障出現，應檢查5LS開關的狀態工地上比較通用辦法是短接該開關，學完后拆除短接線。

對于“SW SEQERR”，檢查光電開關的順序和接線(短斷接地)必要時可更換光電開關

完成以上步驟后，電梯的井道位置自學習就完成了。注意，以上操作涉及到電梯的運行和安全，需要專業的技術人員進行操作，非專業人員請不要自行操作。

注意，以上操作涉及到電梯的運行和安全，需要專業的技術人員進行操作，非專業人員請不要自行操作。
