日立電梯HGE主板說明電子元件，從事電梯技術工作的朋友，一起來學習一下吧。

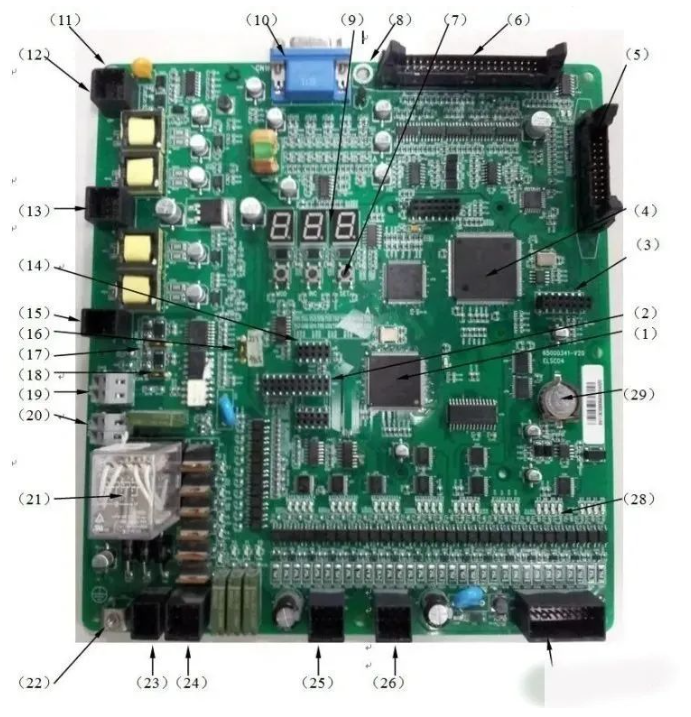

HGE主板說明

(1)主微機MCF52259

(2)主微機升級接口:CN13

(3)變頻微機升級接口:CN18

(4)變頻主微機:R5F72145

(5)擴展板接口:FD(CN11)

(6)變頻底座接口:CN17

(7)小鍵盤(3個按鍵)

(8)同步電機編碼器接地端子1

(9)七段 LED數碼管顯示(3位

(10)同步機編碼器接口:CN16

(11)同步電機編碼器接地端子2

(12)GHP手持編程器接口:GHP(CN1)

(13)SCL串行通訊接口:SCL(CN6)

(14)CPLD升級接口:CN14:

(15)并聯、群控和小區遙監RS485通訊接口:FR(CN8)

(16)GHP/遙監轉換用撥動開關:S2

(17)RS485終端電阻撥碼開關:S6

(18)CAN終端電阻撥碼開關:S1

(19)模擬稱重接口:WG(CN19)

消防繼電器輸出接口:CN10(20)

(21)板載+48V繼電器:K1

(22)控制板的接地端子:CN3

(23)10T/15B 驅動輸出接口:ZC(CN12)

(24)信號輸出接口:FC(CN9)

(25)強迫減速開關輸入/限位開關接口:SDS(CN7)

(26)+48V/+24V 信號輸入接口:FB(CN5)

(27)+48V信號輸入接口:FA(CN4)

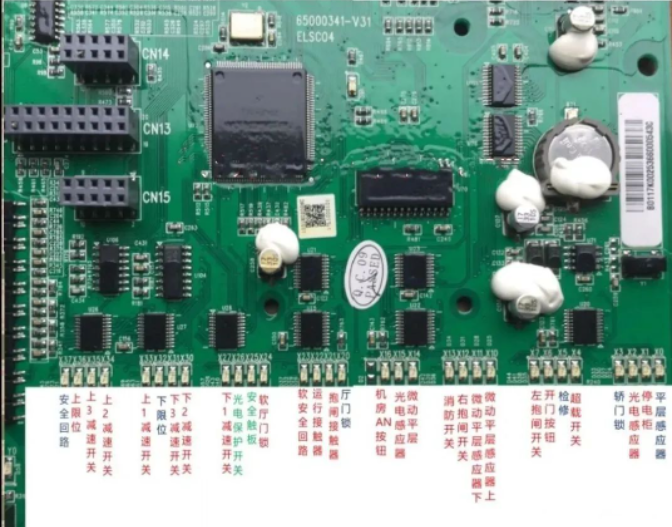

(28)信號輸入狀態指示燈

(29)時鐘芯片用電池:BT1

電子元件說明
